SINAMICS G120
模塊化變頻器
SINAMICS G120
模塊化變頻器
小巧、安全、可靠
SINAMICS G120
節省空間、可靠堅固
無論是泵送,通風,壓縮,移動還是過程加工;SINAMICS G120都是滿足廣泛要求的通用驅動器。它在通用機械制造以及汽車,紡織和包裝行業都有著優勢。 其模塊化的設計以及 0.55 kW 至 250 kW 的大功率范圍將始終確保您可以為具體應用配置的變頻器。同樣顯而易見是，使用SINAMICS G120，您將受益于模塊化設計所帶來的眾多可能性 — 包括因減少備件庫存而產生的靈活性和成本節約。此外，它還一直保持高度的用戶友好性 — 從安裝到維護。SINAMICS G120 是 SINAMICS 驅動器全系列的組成部分。
SINAMICS
產品系列的優勢概覽? 額定功率范圍寬：0.12 kW ～ 85 MW
? 提供低壓型和中壓型以及直流型
? 高度的靈活性和組合性
? 輕松連接到SIMATICS控制系統,并且可以無縫集成到自動化架構和全集成自動化系統中
? 更高級別的標準安全集成理念
? 通用的硬件和軟件平臺，可提供統一的標準功能
? 所有驅動器采用相同的配置工具
- SIZER 軟件，用于工程組態
- STARTER / SINAMICS Startdrive 軟件，用于參數設置和調試
? 提供低壓型和中壓型以及直流型
? 高度的靈活性和組合性
? 輕松連接到SIMATICS控制系統,并且可以無縫集成到自動化架構和全集成自動化系統中
? 更高級別的標準安全集成理念
? 通用的硬件和軟件平臺，可提供統一的標準功能
? 所有驅動器采用相同的配置工具
- SIZER 軟件，用于工程組態
- STARTER / SINAMICS Startdrive 軟件，用于參數設置和調試
| 低壓交流 | 直流電壓 | 中壓交流 | ||
|---|---|---|---|---|
| 基本性能 | 常規性能 | 高性能 | 直流應用 | 用于額定功率較高的應用 |
 |  |  |  |  |
| V 系列 | G 系列 | S 系列 | DCM | 中壓系列 |
| 0.12 – 30 kW | 0.37 – 6,600kW | 0.15 – 5,700 kW | 6 kW – 30 MW | 0.15 – 85 MW |
| 就硬件和功能而言， SINAMICS V 系列變頻器注重 基本性能，因此極為堅固耐 用并且相關投資成本低。 | SINAMICS G 系列變頻器的功 能使其成為滿足有關控制動態 性能的基本和中等需求時的理 想選擇。 | SINAMICS S 系列變頻器特別適用 于工廠和機械制造中苛刻的單軸 和多軸應用，以及廣泛的運動 控制任務。 | 除了額定功率最高外， SINAMICS 直流變頻器還能提供 的可用性。 | 我們的無縫集成系列，涵蓋動 態響應和性能等級，電壓等級 范圍 2.3 ~ 11 kV。 |
SINAMICS
變頻器
+
-
SINAMICS
變頻器 功能強大,性能卓越,適用于各種應用
模板化SINAMICS G120 尤其適用于下面著重標出的應用用途 / 性能* ) | 連續運動 | 不連續運動 | ||||
|---|---|---|---|---|---|---|
 基本應用 |  基本應用 |  中端應用 |  中端應用 |  高端應用 |  高端應用 | |
 泵送/通風/壓縮 | 離心泵 徑向/軸向風機 壓縮機 | 離心泵 徑向/軸向風機 壓縮機 | 偏心螺桿泵 | 液壓泵 計量泵 | 除鱗泵 液壓泵 | |
 移動 | 皮帶輸送機 輥式輸送機 鏈式輸送機 | 皮帶輸送機 輥式輸送機 鏈式輸送機 垂直材料運輸電 梯、扶梯 龍門起重機 船舶驅動裝置 索道 | 電梯 集裝箱起重機 礦山舉升設備 露天礦挖掘機 試驗臺 | 加速輸送機 機架式送料機 | 加速輸送機 機架式送料機 橫切機 換輥裝置 | 堆料機 機械手 貼裝設備 分度盤 橫切機 輥道送料裝置 嚙合/脫離裝置 |
 過程加工 | 研磨機 混合機 捏合機 粉碎機 攪拌器 離心機 | 研磨機 混合機 捏合機 粉碎機 攪拌機 離心機 擠出機 旋轉爐 | 擠出機 收卷機/放卷機 朝前/隨動驅動 壓延機 主壓機驅動 印刷機械 | 管狀包裝機 單軸運動控制， 如定位曲線 路徑曲線 | 伺服壓機 軋機驅動 多軸運動 控制，如 ? 多軸定位 ? 凸輪盤 ? 插補 | |
 機加工 | 具有以下用途的 主驅動裝置： 車削 銑削 鉆削 | 具有以下用途的主驅 動裝置： 鉆削 鋸削 | 具有以下用途的 主驅動裝置： 車削 銑削 鉆削 齒輪切削 磨削 | 具有以下用途的軸驅 動裝置： 車削 銑削 鉆削 | 具有以下用途的 軸驅動裝置： 鉆削 鋸削 | 具有以下用途的 軸驅動裝置： 車削 銑削 鉆削 激光加工 齒輪切削 磨削 步沖 |
SINAMICS G120
優勢
+
-
SINAMICS G120
優勢 1)節省空間
構思精巧的設計和創新技術使 SINAMICS G120 尤為緊湊。| 并排安裝 | |
 | 節省控制柜內的空間，降低成本 |
| 內置和無內置 A 級濾波器的所有電壓級別的外殼形狀相同 | |
 | 外形尺寸與集成濾波器尺寸相同， 節省空間 |
| 更高功率密度 | |
 | 更小空間內可容納更大額定功率， 節省空間 |
| 集成基本定位功能 | |
| PLC 側功能模塊可以省去，如附加定 位模塊、編碼器接口等 |
| 集成能量回 饋（高效饋電技術） | |
 | 采用 PM250，可以直接將多余能量回饋到供電電網 |

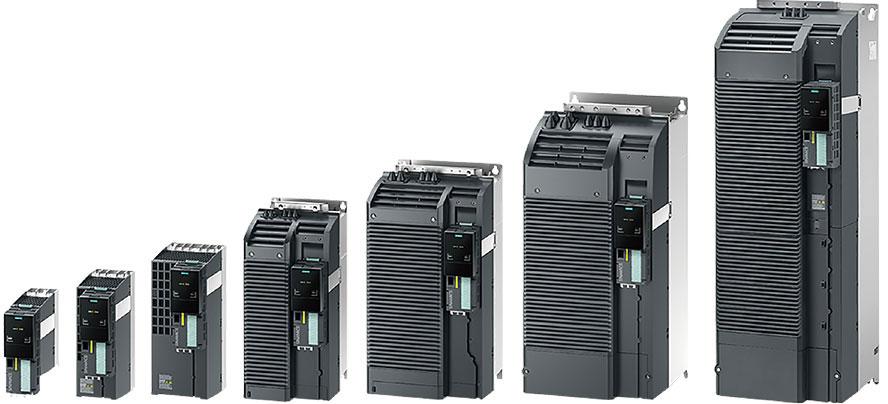

| PM240/PM240-2 *) 安裝尺寸（內置/無內置 A 級濾波器） | |||
|---|---|---|---|
| 外形尺寸 | 寬 mm | 高 mm | 深 mm |
| FSA | 73 | 196 | 165 |
| FSB | 100 | 292 | |
| FSC | 140 | 355 | |
| FSD | 200 | 472 | 237 |
| FSE | 275 | 551 | |
| FSF | 305 | 709 | 357 |
| FSGX | 326 / – | 1,533 / – | 547 / – |
| PM250 安裝尺寸（內置/無內置 A 級濾波器） | |||
|---|---|---|---|
| 外形尺寸 | 寬 mm | 高 mm | 深 mm |
| FSC | – / 189 | – / 334 | – / 185 |
| FSD | 275 | 419 / 512 | 204 |
| FSE | 499 / 635 | ||
| FSF | 350 | 634 / 934 | 316 |
2)安全

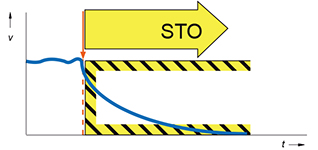

sinamics G120中的安全功能| 安全轉矩關閉（STO） | ||
|---|---|---|
 | ? 防止驅動器意外啟動 ? 驅動器可安全切換至無轉矩狀態 | 如運輸行李/包裹、供料、移除  傳送帶 |

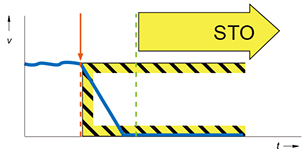

| 安全停車 1（SS1） | ||
 | ? 驅動器可快速、安全地在監控下停 車，尤其是轉動慣量大的應用 ? 無需編碼器 | 如鋸床、開卷機、擠出機、離心機、堆料機
鋸床 |

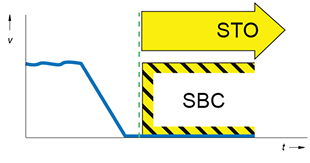

| 安全制動控制（SBC），適用于 CU250S-2 | ||
 | ? 安全制動控制，可在無電流狀態下 激活 ? 防止懸掛/牽引負載下落 | 如起重機、收卷機  起重機 |

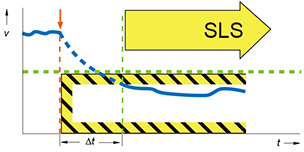

| 安全限速（SLS）s | ||
 | ? 降低驅動器速度并持續監控，可在 運行時直接在機器上運轉 ? 無需編碼器 | 如壓機、沖床、收卷機、傳送帶、磨床
壓機 |
| 安全轉向（SDI） | ||
 | ? 該功能確保驅動器僅可在選定方向 轉動 | 如堆料機、壓機、開卷機
裝貨龍門架 |

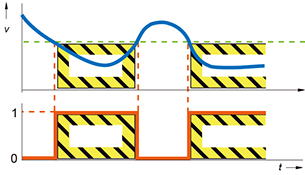

| 安全速度監控（SSM） | ||
 | ? 當驅動器速度低于特定限值時，該 功能將會發出一個安全輸出信號 | 如磨床、輸送線、鉆床、銑床、包裝機  銑床 |
3)可靠
sinamics G120是適用于眾多應用的可靠系統| 穿墻式 | |
 | ? 減小控制柜內的溫升 ? 靈活的控制柜理念 |
| 耐受腐蝕性氣體的部件和涂層模塊 | |
 | ? 符合環境等級 3C2 （SIPLUS 符合 3C3） |
| 優化功率模塊設計 | |
 | ? 可延長電機電纜 – 屏蔽式：300 m – 非屏蔽式：450 m ? 無需輸出電抗器 ? 對電源波動不敏感 ? G120 防護等級高達 IP20 |
| 閉環控制 | |
 | ? 可靠的驅動器開環和閉環控制響 應，動態要求低，適于對速度和轉 矩控制要求嚴苛的驅動器 |
